簡介

IVY09C是基于USB HID技術開發的免驅動型USB ID卡讀卡器，可支持對飛利浦S50、S70 M1卡及其兼容卡卡號的讀取。與市場上大部分USB讀卡器采用USB轉串口專用芯片的方法不同，IVY09C采用HID技術把讀卡器模擬成一個HID類輸入設備，讀卡器接入操作系統后模擬USB鍵盤的數據格式向任意文本框（如Word，Excel，記事本等）輸出卡號，用戶無需安裝任何驅動程序，實現了真正的即插即用。

使用說明

將讀卡器連上電腦USB口后，讀卡器將“滴”一聲并閃燈一下，表示上電成功，半秒后將再“滴”一聲并閃燈一下，表示設備自檢成功，無需安裝任何驅動程序，windows系統會(huì )自動將其識別為“人體學輸入設備”如下圖

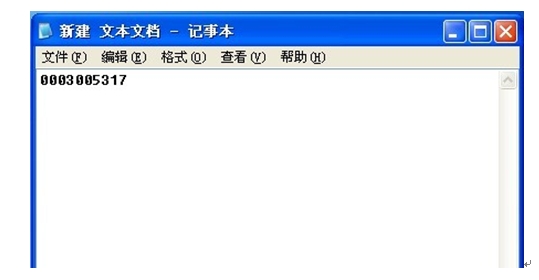

此時刷卡相當于鍵盤自動輸號，在軟件光標處輸入并自動回車。比如，打開電腦的“記事本”并處于活動狀態，刷卡后將自動在“記事本”的光標處輸入號碼并模擬回車鍵一次，操作結果如下圖：

機械尺寸

機械尺寸（L×W×H）：140×100×25（mm）

免責聲明

●EMI與EMC

IVY09C系列器機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列器的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

IVY09C系列器的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善器的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

●修改文檔的權利

廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY09C系列器相關文檔修改的權利。

●ESD靜電放電保護

IVY09C系列器部分元件內置ESD保護電路，但當器的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝IVY09C系列器時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。

IVY09C器具有以下特點：

◆標準USB2.0通信接口，無需安裝驅動，即插即用；

◆USB接口供電，無需單獨外接電源；

◆自動讀卡，無需開發讀卡驅動，應用簡單；

◆支持多種卡片：支持對飛利浦S50、S70 M1卡及其兼容卡

◆支持多種操作系統：windows95／98／2000／xp/win7；

支持飛利浦免驅動型USB ID卡讀卡器技術參數

2.1極限參數

工作溫度…………………………………………………………………………-20℃~+85℃

貯存溫度……………………………………………………………………… -40℃~+125℃

供電電壓(vcc to vss)……………………………………………………………-0.3V~+5.5V

相對濕度 …………………………………………………………………………  5%~95%

注：超出“絕對最大額定值”條件下工作會(huì )造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會(huì )影響其可靠性。

2.2技術參數

工作頻率13.56Mhz

標   準ISO14443A

支持標簽飛利浦S50、S70 M1卡及其兼容卡

讀寫距離5--12Ccm（視不同使用環境和卡片而定）

通信接口USB2.0

信號指示LED燈、蜂鳴器

工作電壓4.5V~5.5V（USB取電）

工作電流待機電流：20mA；工作電流：《100mA

工作溫度-10℃～70℃

尺   寸140×100×25（mm）

操作系統Microsoft Windows2000/XP/Vista/Win7

支持飛利浦免驅動型USB ID卡讀卡器應用

應用領域一卡通，資產管理，物品追蹤，防盜與防偽，門禁考勤，,會(huì )議簽到，立體倉庫，智能停車場，電子票證
