功能介紹與操作說明
1顯示界面說明

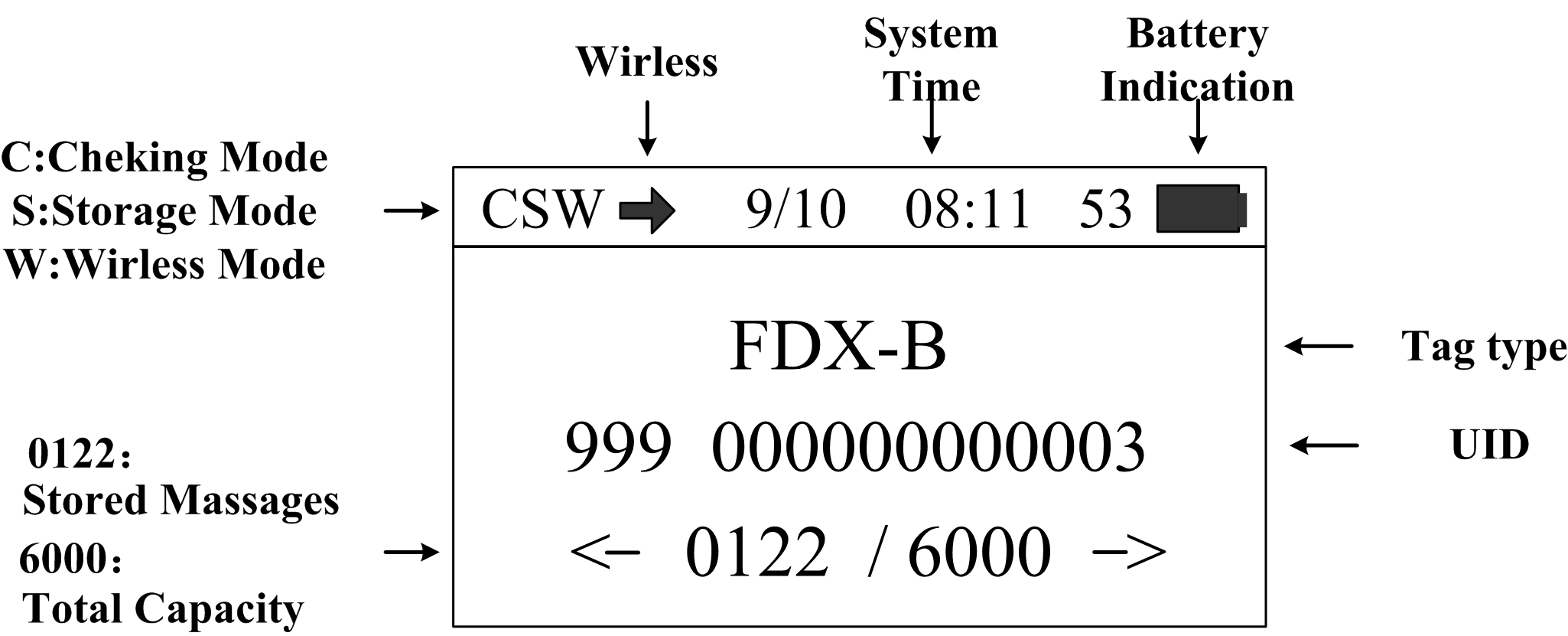

閱讀器自帶一個128*64 LCD顯示器,可同時顯示電子標簽十進制編碼、十六進制編碼、內存數據,標簽類型。顯示界面如圖。
2基本操作
開機
在關機狀態下長按 鍵3s,系統開機并進入主顯示界面。
掃描標簽
在主顯示界面下按鍵開始掃描標簽。讀取到標簽信息后,蜂鳴器提示一聲,在屏幕上顯示出當前標簽信息。10S內掃描不到標簽信息,蜂鳴器長鳴一聲并顯示數據查看
在主界面下,按<左鍵,可上翻查詢標簽信息;按>右鍵,可下翻查詢標簽信息。
自動關機
在開機狀態下,30S內無任何按鍵操作或者數據傳輸,系統會(huì )自動關機進入休眠狀態。
數據對比
按鍵機器啟動掃描后再按OK鍵,掃描器將啟動數據對比功能,如果機器已經存有該條標簽信息,掃描到標簽時手持機將響兩聲提示。
數據傳輸管理
IVY-A02內部存儲的信息可通過USB數據線上傳到電腦進行數據管理。
IVY-A02自帶USB2.0接口,用USB線將閱讀器與電腦連接后,通過數據庫管理軟件可實現存儲信息量查詢、數據拷貝、數據刪除以及系統時間設置的操作。

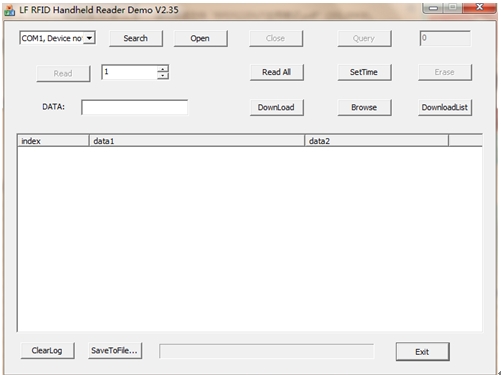

用USB線將閱讀器與電腦相連,然后打開數據庫管理軟件,軟件界面上的功能按鈕由灰色變成黑色,則說明系統連接成功,可進行下一步操作(初次使用時需安裝驅動程序)。按鍵功能說明如下:
Query:獲取閱讀器存儲的標簽信息數量
Read:按照設置好的數量讀取標簽信息
Read All:把閱讀器存儲的信息全部讀上來
SetTime:設置IVY-A02系統時間
Erase: 清除IVY-A02存儲的標簽信息(注意:信息清除后將不可恢復)
Download:下載標簽數據到手持機
DownloadList::以電子表格的方式導入手持機
ClearLog:清除文本框數據
SaveToFile:把導出的數據保存到Excel電子表格中。
Exit:關閉軟件
數據導入功能
通過數據管理軟件可將電腦中的標簽ID導入到手機機,導入方式有兩種:?jiǎn)蝹€(gè)數據導入或者批量數據導入。
單個ID數據導入:在DATA文本框在填入要導入的ID號,然后點擊Downlod按鍵。ID數據中的前三位和后12位數據中要加空格。
批量數據導入:

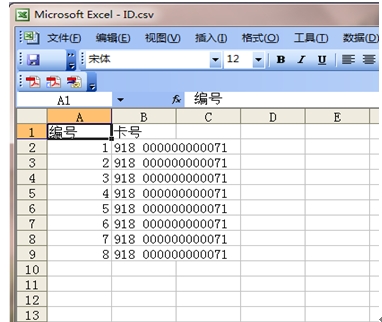

新建csv格式的電子標簽,在表格中填入要到入的數據,數據格式如下圖所示:
點擊軟件中的Browse按鍵,選擇該文檔,點擊DownlodList即可將文本數量批量導入到手持機中
注意事項
1.此產品為電子產品,按照常規電氣設備進行運輸和保管。
2.避免閱讀器從高處墜落或沖擊。
3.不要將閱讀器置于高溫、潮濕或腐蝕性環境中。
4.非專業人員不要打開閱讀器外殼。
5.請使用所提供的數據線進行聯機操作。
6.盡量不要經常拆卸電池后蓋。
7.長時間不用時請取出電池,避免電池漏液腐蝕線路板
裝箱清單
序號名稱
1USB數據線
2USB充電器
31節鋰電池
4《IVY-A02手持式標簽閱讀器使用說明》

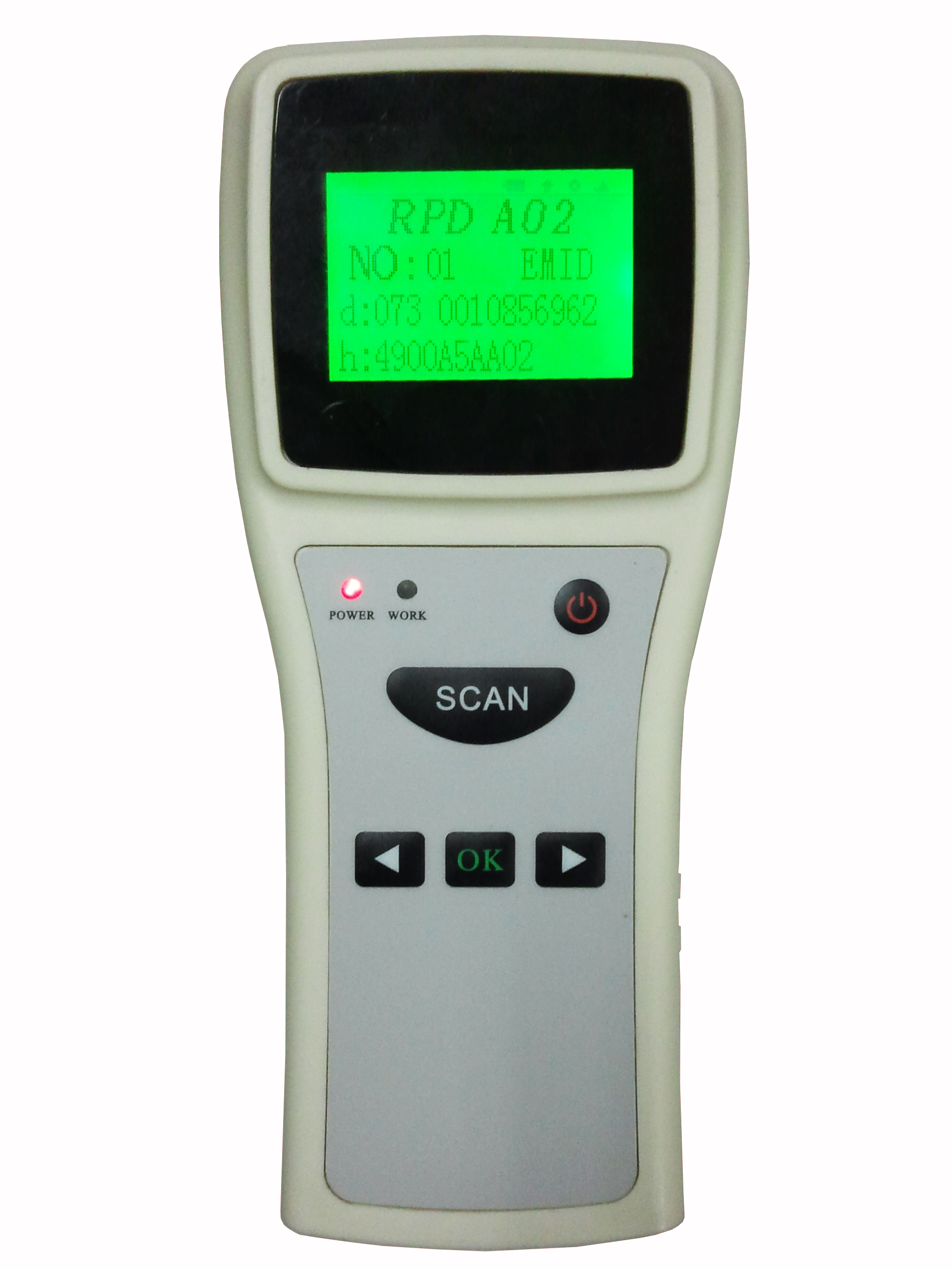

低頻標簽閱讀器IVY-A02性能參數
產品性能參數
工作頻率134.2Khz/125Khz
標簽格式EMID、FDX-B(ISO11784/85)
讀寫距離2*12mm玻璃管標簽>7cm
30mm動物耳標>15cm(與讀寫器和使用環境有關)
標 準ISO11784/85
讀取時間<100ms
信號指示128*64 LCD顯示屏、蜂鳴器
供 電3.7V(可充電鋰電池)
功 耗工作:0.9W,待機:0.04W
存儲容量4000條信息(標簽編碼+時間)
存儲時間>20年
待機時間>60天
通信接口USB2.0、無線HID(可選)、藍牙 (可選)
重量200g(不帶電池)
語言英語(可按照客戶要求定做)
工作溫度-10℃~50℃
存儲溫度-30℃~70℃
