SICK 3D視覺助您制勝輪胎行業檢測

        輪胎是由約200多種原料，10多種膠部件一層一層地組裝成胎坯，再經過高溫高壓加熱后制成。整個輪胎制造過程大致分為六步：密煉——膠部件準備 ——輪胎成型——硫化——最終檢驗——輪胎測試。在生產過程中，需要對膠部件、成型后生胎、硫化后成品胎等進行質量的監控檢測，及時分析、處理、預警，實現對輪胎質量的嚴格把控。


應/用/案/例

1. 胎料半制品截面尺寸檢測


2. 胎料半制品搭接質量檢測


3. 胎側字符識別


4. 輪胎尺寸及缺陷檢測


01胎料半制品截面尺寸檢測

應用描述：

輪胎生產中，胎面膠，胎側膠，內襯層及三角膠等半制品的輪廓尺寸是輪胎結構的重要參數。這些半制品輪廓尺寸大小由膠料性能和擠出工藝參數決定，因此會(huì )出現口型尺寸一定而擠出的胎面輪廓尺寸波動的問題。

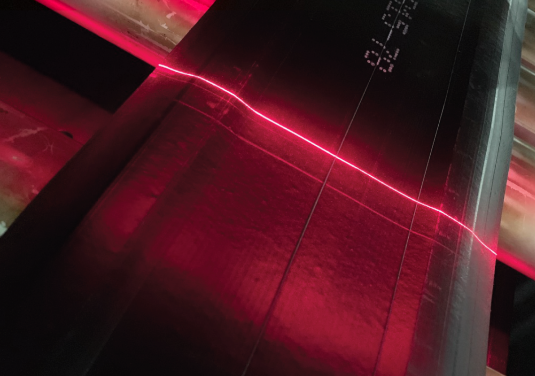

使用 SICK 3D相機對胎面、胎側等半制品進行在線檢測，可實時測量厚度、寬度、高度等尺寸，隨時掌握胎面尺寸的變化情況。


應用選型：

SICK 分體式 3D相機Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，可配置多相機拼接。


應用難點：

-半成品胎料種類多、材質表面狀態差異大

-高精度、大幅面檢測時需要多相機拼接

-安裝空間受限，需要定制化相機視野及角度



02胎料半制品搭接質量檢測

應用描述：

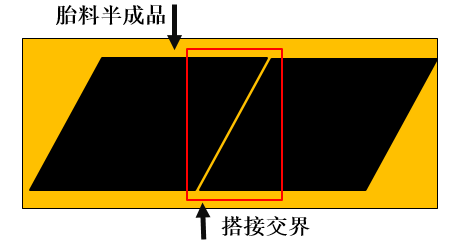

在輪胎生產中，胎面膠，胎側膠，內襯層及三角膠等半制品存在搭接頭，搭接頭交界處可能會(huì )出現開裂、搭接錯位、搭接重疊、搭接縫隙等異常，對輪胎質量有較大影響。

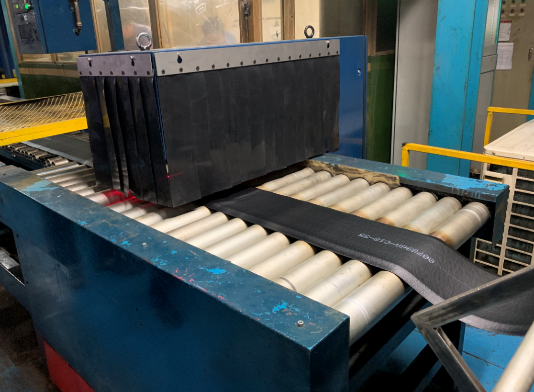

使用SICK 3D相機對胎料半成品搭接頭進行檢測，實現搭接頭質量的檢測監控。


應用選型：

SICK 分體式3D相機 Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，或一體式3D相機RulerX系列，可配置多相機拼接。


應用難點：

-半成品胎料種類多、搭接狀態復雜，成像質量要求較高

-高精度、大幅面檢測時需要多相機拼接

-安裝空間受限，需要定制化相機視野及角度

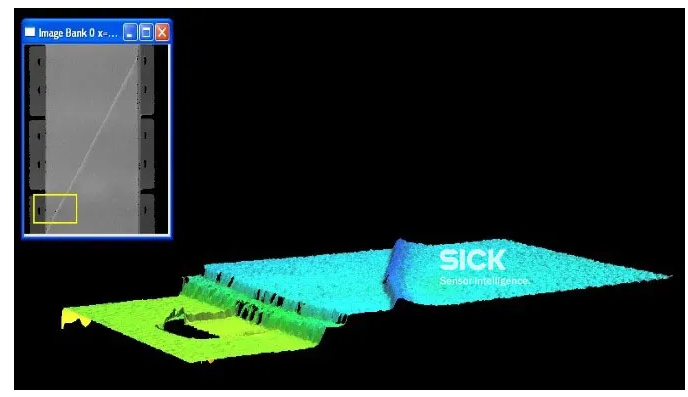

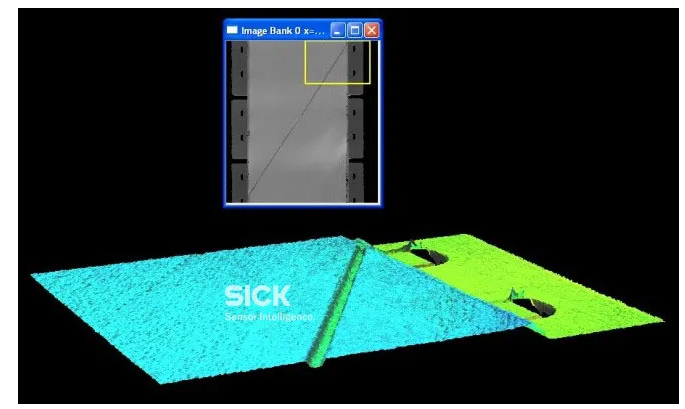

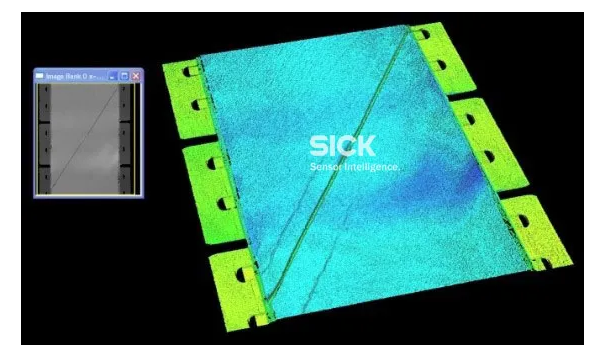

應用圖示：





03胎側字符識別


應用描述：

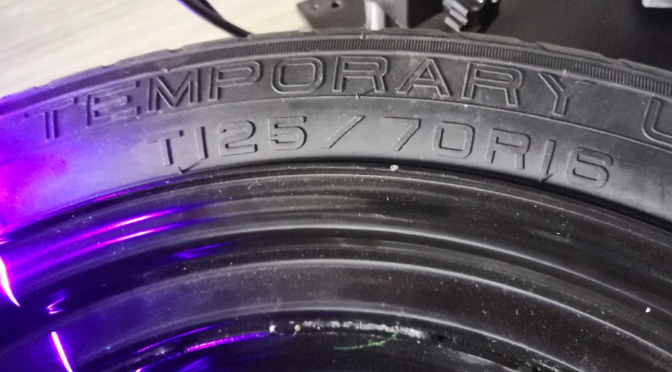

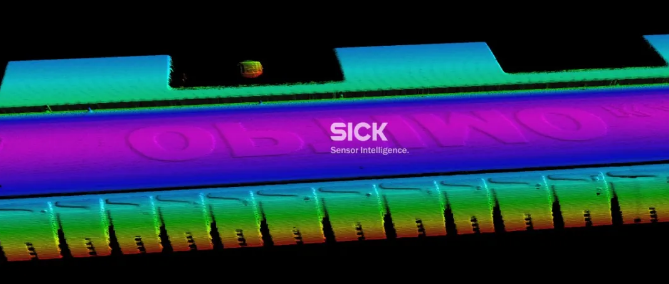

經硫化工序后，形成輪胎成品。成品輪胎胎側會(huì )有各種字符及圖案，主要包括DOT碼、輪胎生產日期、輪胎的規格型號、輪胎技術參數、輪胎品牌等字符。使用SICK 3D相機對胎側進行在線實時掃描，實現3D字符識別、驗證。


應用選型：

SICK 分體式3D相機 Ranger3-30/40/60，可根據視野定制設計最適合的視野、安裝角度方案，或一體式3D相機RulerX系列，可配置多相機拼接。


應用難點：

-胎型種類多，成像質量要求較高

-需要高運動精度旋轉機臺

-3D字符 OCR提取算法

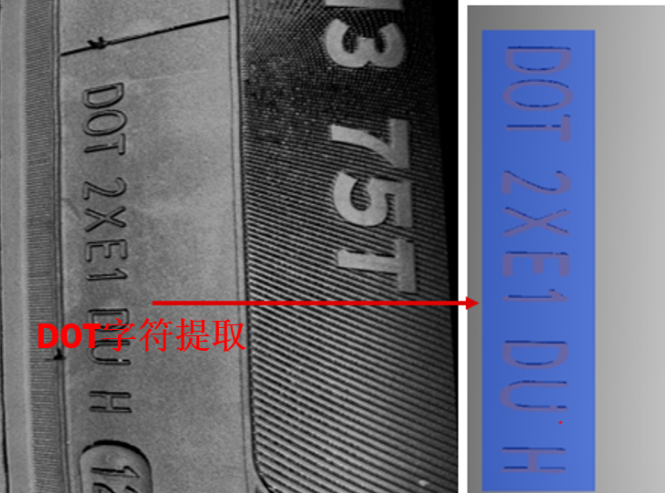

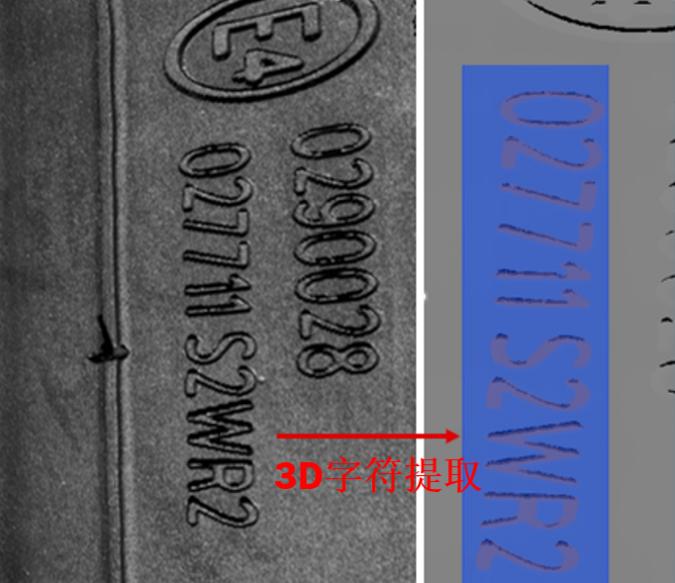

應用圖示：







04輪胎尺寸及缺陷檢測

應用描述：

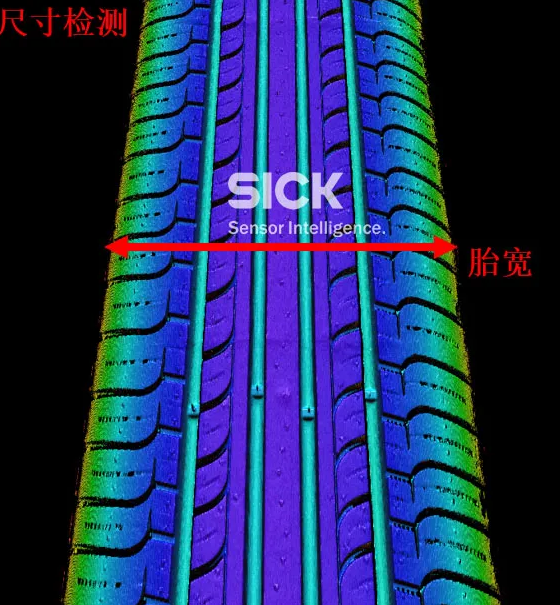

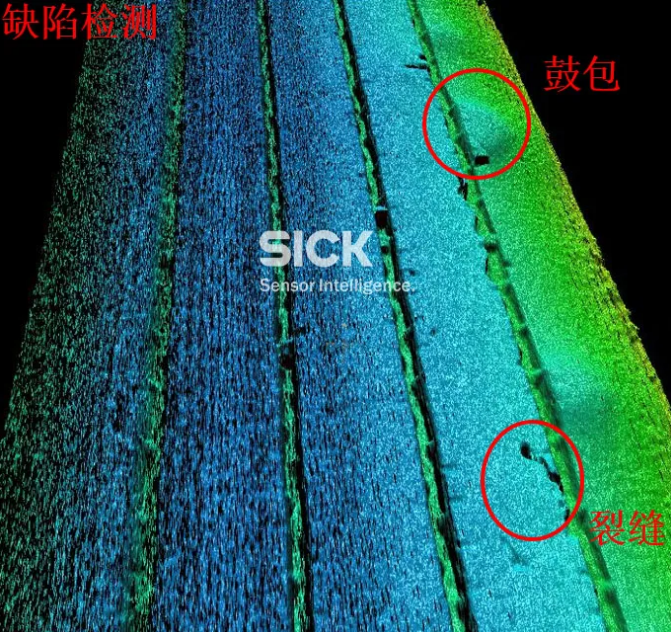

成品輪胎生產后，需要對輪胎尺寸進行檢測，如：輪胎外徑、胎圈直徑、幅寬、斷面高度等。同時也需要對輪胎的表面缺陷進行檢測,如：氣泡、凹凸、胎簾線露出、胎體變形、裂縫、花紋缺損、雜物附著等。

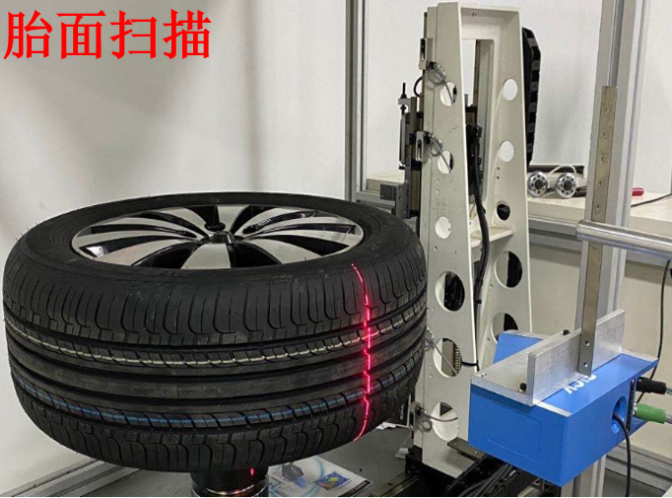

使用SICK 3D相機分別對胎側、胎面、胎內壁進行在線掃描，可對尺寸、缺陷實時檢測、分析，把控輪胎成品的質量。


應用選型：

SICK 分體式3D 相機Ranger3-40/60或一體式相機RulerXR系列實現高速、高精度、高質量的圖像掃描。


應用難點：

-胎型種類多，成像質量要求較高

-缺陷種類多、精度要求高

-需要高運動精度旋轉機臺

-缺陷檢測算法較難


應用圖示：
